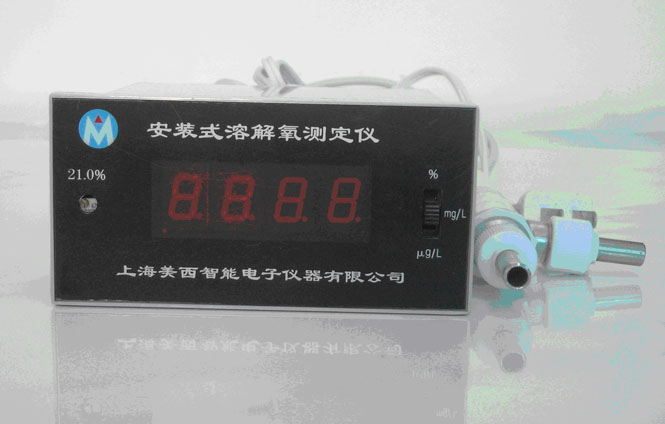

安装式测氧仪
一、主要技术参数
测量范围: FII:0.01mg/L-20
GII:0.001mg/L-20mg/
环境温度: (0-35)℃
相对湿度: 不大于85%
供电电源: AC220V±22V ;50Hz
被测介质温度: (5-40)℃
仪器示值误差:  ±0.3mg/L 、±0.04mg/L
仪器重复性: ≤0.14mg/L 、 ±0.014mg/L
仪器响应时间: 不大于30s (90%.25℃)
仪器零值误差:  FII 0.10 mg/L GII 0.01 mg/L
氧电极寿命: 大于一年
功耗: <10W
输出: (4-20)mA或(0-20)mA
外形尺寸: 160 × 125 × 65mm

二、原理

采用极谱法测氧原理、氧在电化学传感器上产生电解电流与氧浓度成正比,温度补偿系统校正温度参变系数。

三、仪器
(一)传感器(氧电极)结构
1、电缆线
2、氧电极
3、压膜圈螺帽
4、PA电极膜
5、电极保护支架
6、电极保护盖

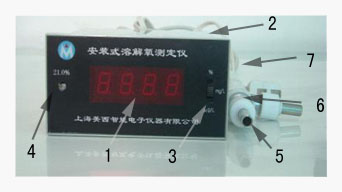

(二)仪表与配件
1、发光数码管
2、定标调节器
3、功能选择开关
4、.电源线
5、通水头
6、氧电极
7、电缆线
四、操作

(一)传感器装膜装电解液:用针筒注入重蒸水于电极套中,冲洗两次,然后用DO-100电解液注满于电极套中,加一滴电解液于电极头上。将膜圈用电解液冲洗两次,再注满,慢慢扣在电极上,排出气泡与多余电解液,用压膜圈旋紧,吸水纸擦干净,旋上护套,放置12小时后使用。

(二)定标:将测氧仪功能选择开关置“上”,氧电极置空气中,稳定(15-25)min,调节定标调节器(21%),使数码管显示20.6%,仪器即处于正常工作状态,精确定标应作高度及湿度校正;见表1、表2。

表1:大气压校正 表2:湿度校正
↓h m mmHg ↑h m mmHg
50 764.8 50 755.3
100 769.6 100 750.5
150 774.4 150 754.9
200 779.3 200 741.2
250 784.2 250 736.6
300 789.1 300 732.0
350 794.0 350 727.4
400 799.0 400 722.9
450 804.0 500 713.9
500 809.1 600 705.0
550 814.2 700 696.3
600 819.3 800 687.6
650 824.2 1000 670.6
700 829.6 1500 629.9
750 834.8 2000 591.7
800 840.0 2500 555.8
850 845.3 3000 522.1
900 850.6 4000 460.7
950 855.9 5000 406.5
1000 861.3 6000 358.7
    8800 252.7
mmHg 760- %
0 4.579 755.421 20.874
1 4.926 755.074 20.864
2 5.294 754.706 20.854
3 5.685 754.315 20.843
4 6.101 753.899 20.831
5 6.543 753.457 20.819
6 7.013 752.987 20.806
7 7.513 752.487 20.792
8 8.024 751.955 20.778
9 8.609 751.391 20.762
10 9.227 750.773 20.745
11 9.844 750.156 20.728
12 10.518 749.482 20.709
13 11.281 748.719 20.688
14 11.987 748.013 20.669
15 12.788 747.212 20.647
16 13.634 746.366 20.623
17 14.530 745.470 20.599
18 15.477 744.523 20.572
19 16.477 743.523 20.545
20 17.535 742.465 20.516
21 18.650 741.35 20.485
22 19.827 740.173 20.452
23 21.086 738.932 20.418
24 22.377 737.623 20.382
25 23.756 736.244 20.344
26 25.21 734.79 20.303
27 26.74 733.26 20.261
28 28.35 731.65 20.217
29 30.04 729.96 20.17
30 31.62 728.28 20.126
31 33.69 726.31 20.069
32 35.52 724.48 20.019
33 37.73 722.27 19.958
34 39.9 720.1 19.898
35 42.17 717.83 19.835
36 44.56 715.44 19.769
37 47.07 712.93 19.699
38 49.69 710.31 19.627
39 52.44 707.56 19.551
40 55.32 704.68 19.471
45 71.68 688.12 19.014

(三)测溶解氧 :

定标:功能选择开关置“上”,氧电极置于空气中稳定(15-25)min,调节定标调节器(21%),使数码管显示出20.6%。

将氧电极安装在通水头上,液体在管道中流过时流量为(200-300)ml/min,FII型:功能选择开关置“下”,数码管上显示的读数稳定后,即为该液体的溶解氧,单位为mg/L 。

GII读数下降到0.1%-0.2%时,功能选择开关置“中”显示的读数单位为mg/L,待读数下降到0.01-0.02mg/L时,功能选择开关置“下”,读数稳定时,即为该液体的溶解氧ug/L。

不同温度下空气饱和的纯水溶解氧浓度a(毫克/升)
温度 ℃ 饱和水蒸气 含氧量% 温度 ℃ 饱和水蒸气 含氧量 %
mmHg Pa mmHg Pa
0 4.58 0.61 20.87 15 12.79 1.70 20.65
1 4.93 0.57 20.86 16 13.63 1.82 20.62
2 5.29 0.71 20.85 17 14.53 1.94 20.60
3 5.68 0.76 20.84 18 15.48 2.06 20.57
4 6.10 0.81 20.83 19 16.48 2.20 20.54
5 6.54 0.87 20.82 20 17.54 2.34 20.52
6 7.01 0.93 20.81 21 18.65 2.49 20.48
7 7.51 1.00 20.79 22 19.83 2.64 20.45
8 8.02 1.07 20.78 23 21.09 2.81 20.42
9 8.61 1.15 20.76 24 22.38 2.98 20.38
10 9.23 1.23 20.74 25 23.76 3.17 20.34
11 9.84 1.31 20.73 26 25.21 3.36 20.30
12 10.52 1.40 20.71 27 26.74 3.56 20.26
13 11.28 1.50 20.69 28 28.35 3.78 20.22
14 11.99 1.60 20.67 29 30.04 4.00 21.17

(大气压力101325Pa浓度100%,含盐量0%时),在不同大气压力下,可按下式计算溶解氧浓度:

CS’=CS*(P-PW )/(101325-PW)

式中:CS’—在P(Pa)大气压力下氧的溶解度,mg/L;

    CS’—在101325Pa大气压力下氧的饱和溶解氧浓度, mg/L;

     P—大气压力,(Pa);

     PW—选定温度下和空气接触时,饱和水蒸气压力,查阅下表。

温度 ℃ 饱和水蒸气 含氧量% 温度 ℃ 饱和水蒸气 含氧量 %
mmHg Pa mmHg Pa
0 4.58 0.61 20.87 15 12.79 1.70 20.65
1 4.93 0.57 20.86 16 13.63 1.82 20.62
2 5.29 0.71 20.85 17 14.53 1.94 20.60
3 5.68 0.76 20.84 18 15.48 2.06 20.57
4 6.10 0.81 20.83 19 16.48 2.20 20.54
5 6.54 0.87 20.82 20 17.54 2.34 20.52
6 7.01 0.93 20.81 21 18.65 2.49 20.48
7 7.51 1.00 20.79 22 19.83 2.64 20.45
8 8.02 1.07 20.78 23 21.09 2.81 20.42
9 8.61 1.15 20.76 24 22.38 2.98 20.38
10 9.23 1.23 20.74 25 23.76 3.17 20.34
11 9.84 1.31 20.73 26 25.21 3.36 20.30
12 10.52 1.40 20.71 27 26.74 3.56 20.26
13 11.28 1.50 20.69 28 28.35 3.78 20.22
14 11.99 1.60 20.67 29 30.04 4.00 21.17



五、使用须知及故障排除

仪器出厂前氧电极已安装好,可以立即投入使用;

轻敲氧电极如读数波动大于0.5%,是因为所用膜(膜圈)移动、穿孔或破裂应更换;

更换电解液方法相同于氧电极安装;

所用管道采用不锈钢管,接口为硬件连接;

长时间开启仪器,有时会出现电极钝化现象,即读数逐步降低,这是由于电极套内引入表面活性物质被电极表面吸附所致,应更换电解液,用纯乙醇棉花或滤纸轻擦阴极表面,更换新膜圈;

仪器盖不应打开,内部可调部位不应调动,遇有疑问应送本厂修理;

氧电极不用时,应套上保护套,套内放入少些棉花并经常加水保持湿润;

仪器使用一年,须送计量检定部门或本公司检验。
